Гул на миллион: почему фонят ноутбуки спикеров и как DI-бокс спасает прямой эфир

Откуда берется низкочастотный гул 50 Гц при подключении презентационных компьютеров в общий микшер и почему эквалайзер здесь бессилен.

Классический кошмар звукоинженера на конференции или гибридной трансляции разворачивается по одному сценарию. На саундчеке тракт молчит, микрофоны ведущих звучат прозрачно, фоновый шум в паузах держится ниже -65 dBFS. За пять минут до команды «Эфир» на трибуну поднимается спикер, достает рабочий ноутбук с видеороликами, втыкает аудиокабель mini-jack и подключает штатный блок питания в розетку. В эту же секунду мониторы и эфирная шина взрываются плотным зудящим гулом, от которого мгновенно закладывает уши.

Первая инстинктивная реакция оператора — открыть эквалайзер на канале презентационного ПК и вырезать частоту 50 Гц глубоким режекторным фильтром (Notch). В эфире это выглядит как капитуляция: основной тон гула слегка проседает, но противный зуд на 100, 150, 200 и 250 Гц остается на месте, а звук в презентационных видео лишается фундаментального баса. Проблема лежит не в акустике и не в настройках эквалайзера, а в фундаментальной физике распределения потенциалов.

Природа земляной петли (Ground Loop)

Паразитный фон возникает в тот момент, когда в звуковой тракт включаются устройства, запитанные от разных электрических розеток с разным потенциалом заземления.

Современный ноутбук питается от импульсного блока питания. Внутри него установлены помехоподавляющие Y-конденсаторы, соединяющие силовые линии с земляным контактом. В результате на металлическом корпусе устройства и на внешнем контакте разъема для наушников (экран кабеля 3.5 мм) образуется блуждающий потенциал напряжением от десятков до сотен вольт с минимальным током.

Когда вы соединяете небалансным кабелем mini-jack разъем ноутбука с пультом режиссера, сигнальная земля кабеля замыкает электрическую цепь между корпусом ноутбука и шасси микшера. Возникает замкнутый контур — «земляная петля». Уравнительный ток промышленной частоты 50 Гц и гармоники работы высокочастотного шим-контроллера блока питания текут прямо по оплетке звукового провода, наводя в сигнальной жиле тот самый характерный зум.

Почему дешевые переходники гарантируют аварию

Попытка сэкономить и пустить звук со сцены через обычный провод «mini-jack на 2x XLR» или «mini-jack на 2x Jack 6.3 мм» без согласующих элементов — главная системная ошибка.

• Небалансный сигнал на длинной дистанции: линия длиннее двух метров работает как антенна для электромагнитных наводок от силовых кабелей светового оборудования и светодиодных экранов.
• Несогласованность сопротивлений: выходной импеданс разъема для наушников рассчитан на нагрузку 16–64 Ом. Попадая напрямую в высокоомный линейный вход или низкоомный микрофонный преамп, сигнал либо искажается по АЧХ, либо перегружает входной каскад.
• Отсутствие развязки: экран остается физическим проводником между двумя независимыми энергосетями.

Единственное рабочее решение: пассивная гальваническая развязка

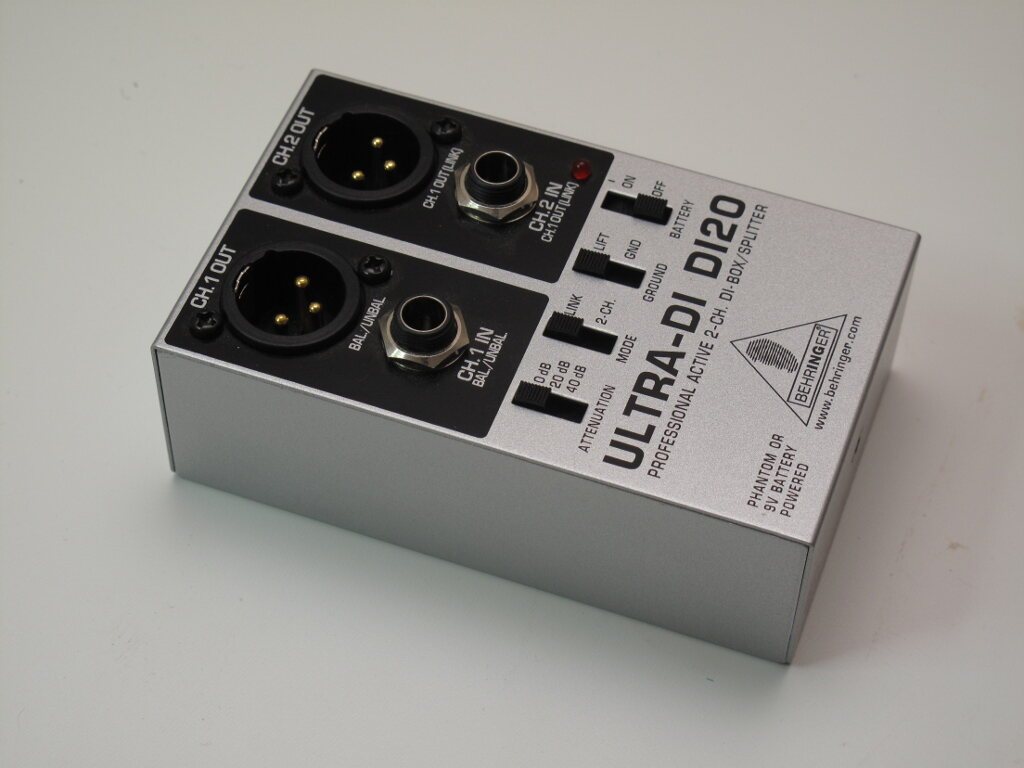

Фото: Rummidge — Wikimedia Commons, CC0

Единственный надежный способ устранить земляную петлю навсегда — разорвать прямой электрический контакт между ноутбуком и звуковым пультом, передав звуковой сигнал исключительно через магнитное поле.

Для этого используется пассивный двухканальный DI-box (директ-бокс) с качественными изолирующими трансформаторами:

• Трансформаторная изоляция: первичная обмотка принимает сигнал от ноутбука, вторичная — отдает его в микшерный пульт. Физического соединения по меди между ними нет, уравнительный ток течь не может.
• Преобразование в баланс: небалансный сигнал со стерео-джека превращается в симметричный балансный сигнал на разъемах XLR, нечувствительный к наводкам по пути к пульту.
• Кнопка Ground Lift: переключатель разрывает соединение экранирующей оплетки кабелей на входе и выходе трансформатора. Нажатие этой кнопки в 99% случаев мгновенно убирает даже малейшие остатки импульсного зуда без изменения частотной характеристики звука.

В профессиональном комплекте оборудования для прямых трансляций пассивный стереофонический директ-бокс (или специализированный медиа-изолятор) должен быть жестко привязан к линии подключения презентационного компьютера. Это снимает зависимость эфира от того, в какую розетку спикер включил свою зарядку и насколько качественно разведена проводка на площадке.

Ориентиры по озвучке зала с презентациями (Москва)

Цифры — ориентиры для Москвы (озвучка мероприятий / концертный звук / эфирный тракт); точная смета зависит от площадки, тайминга и резервов.

План Б: без чего звук на площадке превращается в лотерею

• DI + Ground Lift на каждый ноутбук/плеер в линию микшера.
• Одна фаза/группа розеток для звука, видео и презентаций.
• Балансные линии XLR/TRS длиннее 1 м — без «типа AUX в пульт».
• Запасной DI и кабель в чемодане RF/коммутации.

Если в коммерческом предложении нет этих пунктов — вы платите не за управляемый звук, а за надежду.

Устойчивость трансляции держится на строгой коммутационной гигиене и отказе от компромиссных кабелей в тракте. Если вы готовите сложную гибридную площадку или столкнулись с регулярными наводками на эфирных линиях, напишите на edisonemusic@gmail.com — помогу разобрать аппаратную цепочку и закрыть уязвимости.
